CARACTERÍSTICAS GENERALES

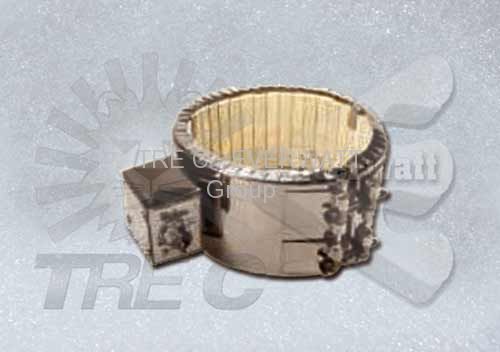

Los resistencias flexibles de cerámica (calentadores de banda cerámica), debido a sus múltiples usos, son calentadores eléctricos hechos de
material térmico aislante dieléctrico en fibra cerámica. En su interior se interpone un circuito resistivo hecho de espirales de alambre de aleaciones especiales de alta calidad, que los hace aptos para todas las aplicaciones de calentamiento en contacto para altas temperaturas, protecidas con una estructura metálica o armadura que las protege contra los choques externos.
Con respecto a su aplicación y sus temperaturas típicas de trabajo, estos calentadores de banda de cerámica son capaces de expresar su mejor potencial.

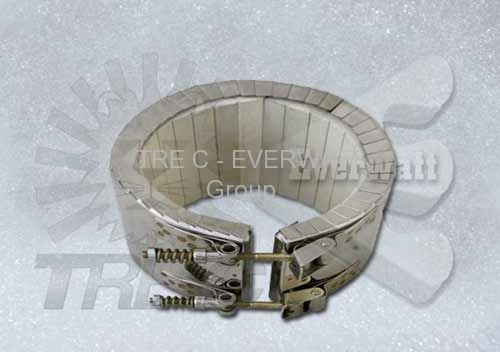

La calidad de las materias primas utilizadas, así como la experiencia y el extremo cuidado con el que estamos reunidos, hacen de este tipo de calentadores eléctricos de probada eficacia y fiabilidad. La fibra de cerámica aislante de espesor 1 / 4 “, se unió al hilo de resistencia en aleaciones de acero de alta calidad puede soportar altas temperaturas proporciona una eficiente transferencia de calor y un ahorro energético del 25% en comparación con los calentadores similar sin aislamiento térmico.
Realizando en varios tamaños, estas resistencias completamente envuelven el diámetro de la superficie del cilindro que contiene el fluido / material a calentar, colocado en contacto directo con su superficie, lo que proporciona una especie de calefacción radiante en el cuerpo a calentar, gracias a un intercambio de calor óptima y de alta densidad de superficie (W/cm2).
Este gráfico muestra el ahorro de energía de alrededor del 20% obtenido cuando se utiliza una banda de calentadores de cerámica que con aislamiento de mica. Este resultado es el resultado de una prueba de laboratorio después de 24 horas de trabajo continuo.
Ventajas:
- Altas temperaturas y poco tiempo para llegar al rango de temperatura requerido, debido al hecho de que trabajan en contacto directo con la superficie a calentar.
- Para conocer los requisitos específicos también es posible crear múltiples del circuito de distribución, o cuando la potencia total requerida a bordo barril se divide entre varios calentadores calentadores conectados entre sí.
- Muy robusto
- La diferenciación de temperatura / potencia en la superficie.
- Un buen aislamiento térmico

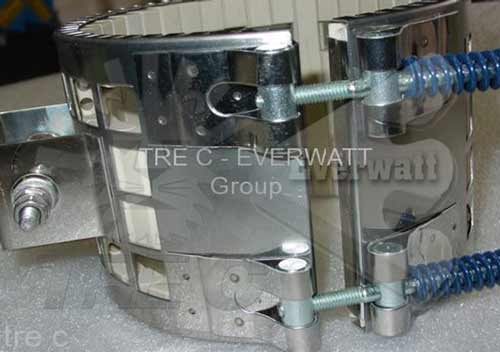

- Prácticas de montaje / instalación con ganchos y resortes.
- La integración de sensores de temperatura
- Fácil limpieza y mantenimiento
Usos:
Las reglas para la aplicación de una banda de resistencia están en función del tipo de los medios de comunicación y la temperatura que será la sede que va a perdurar.
Las aplicaciones típicas de este calentador son:
- Extrusoras de plástico y de fusión, las boquillas de inyección de plástico, fundición de boquilla
- Tambores de almacenamiento, tuberías, calderas de agua caliente
- Esterilizadores, máquinas para la industria de la confitería, máquinas de procesamiento de la madera, máquinas de embalaje y envasado para la industria textil
- Muere el botón y moldes para la transformación del caucho
- Proteger de la congelación de los líquidos
- Disolución de los sólidos con bajo punto de fusión tales como parafina, resinas diversas y chocolate
- El control de la viscosidad de los fluidos de pintura y / o alimentos (jarabes y miel)
Especificaciones:
- Voltaje: 230 V (estándar) o 120 V hasta 600 V (no estándar)
- Potencia: 500 a 5000W
- Densidad superficial: max. 6W/cm2
- Armadura de cromo y acero inoxidable resistente a la corrosión
- Temperatura: max. 800-830 ° C

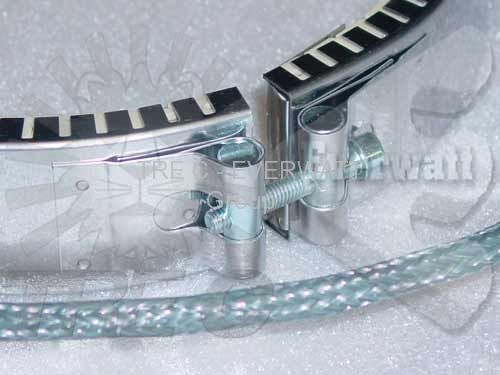

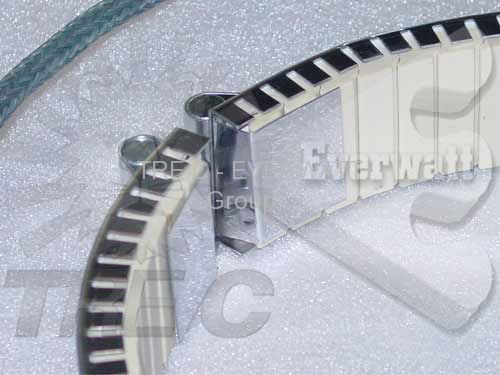

- Montaje: Todos los modelos se suministran con resortes y ganchos para una fácil instalación en los árboles resistentes.

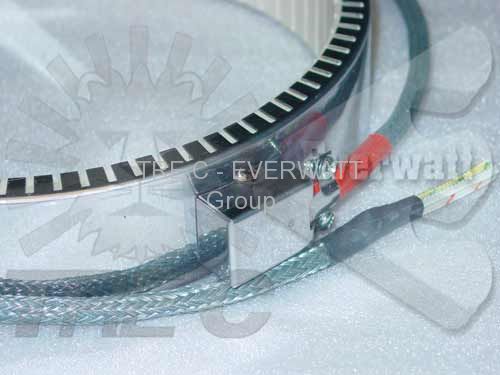

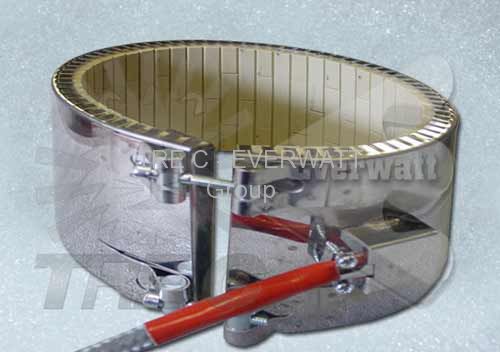

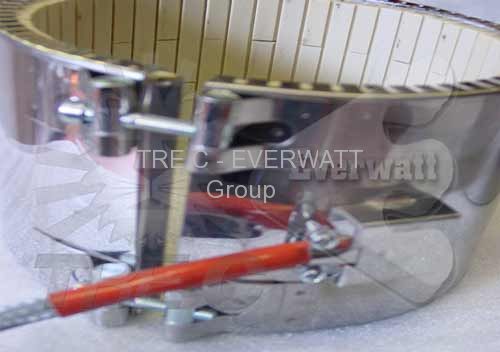

- Energía: Todos los modelos se suministran con los cables de alimentación con una longitud estándar de silicona (3 x 1 L = 1.5 metros), con tapón de cables eléctricos, o en función de las necesidades de aplicaciones específicas.
- Dispositivos de Control de Temperatura: A solicitud, los calentadores de banda de cerámica se suministra completo con dispositivos integrados de control de temperatura son compatibles para la instalación de la batería / barriles de acero o de material plástico, tal como fija el termostato termostato bimetal limitador, termostato fijo e integrado limitador de temperatura, termostato regulable de 0 a 180 ° C o termopares o PT100.
- Para determinar la potencia total necesaria para alcanzar la temperatura del fluido / material a calentar, lo que también puede ser resultado de la suma de un número determinado de calentadores calentadores instalados en el avión debe ser tomado en consideración por el material del recipiente a calentar y lo físico de líquidos y químicos / materiales contenidos en ella.
PRODUCTO DE CALIDAD CERTIFICADA
El ciclo completo de producción de la banda de calentadores de cerámica se somete a estrictos controles y pruebas de dimensiones eléctricas de acuerdo con las normas de nuestro Sistema de Calidad certificado por la Compañía a la norma ISO 9001:2015 y en pleno cumplimiento de los requisitos de las normas vigentes IEC / EN.
Las temperaturas de funcionamiento diferentes requieren diferentes combinaciones de tipo de escudo de aislamiento externo e interno, que puede elegir entre ellos, la lista siguiente:
| Temperatura de funcionamiento |
Armadura externa |
Aislamiento interno |
Finalizar contactos eléctricos |
| 100° C |
Anodizado de hierro |
Micanita |
Cables / Pins / Terminal |
| 200° C |
Anodizado de hierro |
Micanita |
Cables / Pins / Terminal |
| 300° C |
Anodizado de hierro |
Micanita |
Cables / Pins / Terminal |
| 400° C |
AISI 304 |
Cerámica / Micanita |
Pines / Terminal |
| 500° C |
AISI 321 |
Cerámico |
Pines / Terminal |
| 600° C |
AISI 321 |
MGO/Cerámico |
Pines / Terminal |
| 700° C |
AISI 321 |
MgO |
Pines / Terminal |
Las combinaciones mencionadas anteriormente son los que comúnmente se utilizan en diversas aplicaciones, las temperaturas específicas para cada tipo. El uso inadecuado de la estufa con respecto a la liberación inicial de diseño del fabricante de cualquier responsabilidad.
ÚTILES DE DISEÑO DE DATOS x

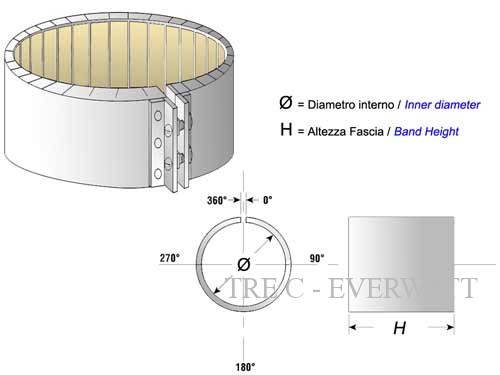

La construcción de una banda de resistencia de cerámica eléctrica requiere un cierto conocimiento de los datos técnicos esenciales para el diseño:

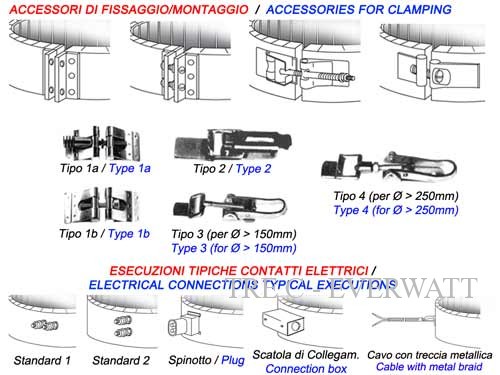

Tipo de ejecución (contactos eléctricos y el apego / sistema de montaje) La banda de resistencia eléctrica de forma aislada ceramicopossono se hará teniendo en cuenta dos parámetros diferentes:
- Tipo de contactos eléctricos que se instalen en la resistencia del cuerpo
- Ataque de cardillo / montaje del sistema para predecir la fase de construcción de la resistencia
Catálogo de las resistencias
Este tipo de calentadores de banda de cerámica pueden ser construidas según las especificaciones de los clientes es que en la versión estándar, que disponemos de un almacén preparado para el tipo de alimentación, voltaje de diámetro de vaina, y tipo de acabado.

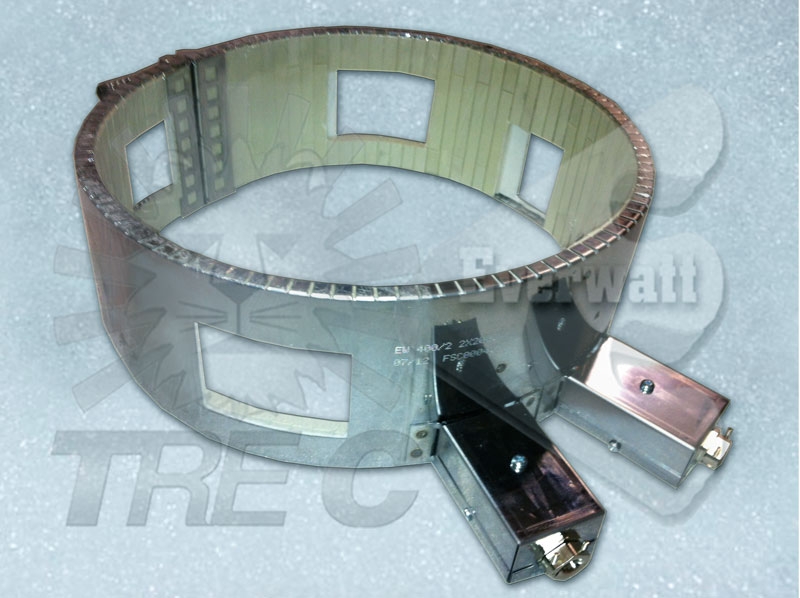

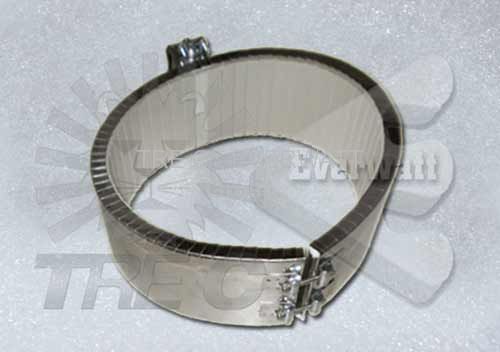

ALGUNOS EJEMPLOS:
