Calentadores de conducto de aire
GENERAL CHARACTERISTICS
Los calentadores de conducto de aire eléctricos estándar (con elementos de calefacción aleteados y lisos), para aplicaciones de área segura, son adecuados para su uso en innumerables aplicaciones y procesos industriales para crear flujos de aire o gas a temperatura controlada.
Su diseño y dimensiones relativas son cuidadosamente diseñados por nuestro departamento técnico para ser insertados fácilmente en conductos de ventilación, canales de aire, hornos o autoclaves.
Su denominada ventana de aire (también llamada “espacio libre”), que puede ser “estanca al aire” o “no hermética al aire”, se cruza directamente con un flujo de aire o de gas de proceso.
Elementos de calentamiento aleteados pueden instalarse o, alternativamente, elementos tubulares lisos sin aletas (donde el fluido a calentar contiene partículas en suspensión).
USAR
Los calentadores eléctricos Air Duct con cabeza de conexión estándar (nivel de configuración IP41 o IP55) para aplicaciones de área segura (no ATEX) son adecuados para instalaciones en todo tipo de aplicaciones que requieren ventilación y / o tratamientos de calentamiento de aire.
- Entre las aplicaciones más comunes, se puede encontrar:
- Calefacción de aire de convección forzada y natural
- Sistemas de aire acondicionado (HVAC y ATU – unidad de tratamiento de aire)
- Cámaras calientes, hornos de secado, máquinas de envasado, sistemas de eliminación de humo, sistemas de secado de aire
- Sistemas de pintura, hornos de precalentamiento, autoclaves de calefacción
PRODUCTO DE CALIDAD CERTIFICADO
Todo el ciclo de producción de los conductos de aire calentadores (para un uso seguro) con elementos de calefacción lisos o aletados es Sujeto a los controles dimensionales más estrictos y pruebas eléctricas de acuerdo con nuestros propios estándares, establece el Sistema de Calidad Corporativo certificado por ISO 9001: 2015 y en total conformidad con los requisitos de CEI / EN vigentes.
Entre las principales pruebas eléctricas mencionadas anteriormente, este tipo de productos está cuidadosamente sujeto a pruebas de resistencia de aislamiento, pruebas de rigidez dieléctrica, valor óhmico y pruebas de corriente de fuga.
DATOS TÉCNICOS
Esta tipología de calentadores generalmente se fabrica con potencias específicas (W / cm²) dependiendo de si son para calor o aire ventilado.
En presencia de circulación de aire de alta circulación, se pueden alcanzar potencias específicas más altas, que varían entre 3 y 7 W / cm2.
En el diseño de este tipo de productos, nuestro departamento técnico utiliza programas informáticos líderes para establecer el dimensionamiento y calculadoras termodinámicas de rendimiento, con el fin de optimizar los rendimientos, teniendo en cuenta las mismas condiciones de operación de calefacción eléctrica del conducto de aire.
Gracias a la experiencia de fabricación acumulada durante 50 años de actividad en el mercado nacional e internacional, en la economía mundial a todos los principales sectores industriales, nuestros departamentos técnicos y de marketing siempre ofrecen las mejores soluciones técnicas y de diseño de productos, además de los materiales más adecuados, para la aplicación específica del cliente.
Desde la etapa de propuesta </strong>, nos destacamos en comparación con los competidores nacionales e internacionales al proporcionar todos los detalles técnicos y los resultados del cálculo termodinámico, que muestra el conducto de aire adecuado. dimensionamiento del calentador eléctrico .
DISEÑO ÚTIL DEL PRODUCTO
Un calentador eléctrico de conducto de aire, que consta de elementos calefactores con aletas o lisos, requiere el conocimiento de algunos datos técnicos esenciales para el diseño de su producto:
- BORRAR ESPACIO : lado D x C (área cm² )
- ENTREGA DE AIRE : aire soplado por el soplador utilizado para enfriar el haz de calefacción ( m³ / h )
- GRADO DE PROTECCIÓN : nivel de protección de la caja de conexiones eléctricas (por ejemplo IP41, IP55, IP65 )
- ETAPAS : asfixia total de la capacidad de calor instalada.
- VOLTAJE DE SUMINISTRO: voltaje de alimentación del calentador de ducto eléctrico monofásico y trifásico, y tipo de voltaje suministrado ( voltios / 1Ph o voltios / 3Ph. )
- CAPACIDAD DE CALOR NOMINAL : capacidad térmica total instalada dentro del calentador eléctrico del conducto de aire ( kW )
- DELTA T : Delta entre la temperatura del aire de entrada y de salida ( Delta T en ° C )
- CAÍDA DE PRESIÓN : diferencia de presión de aire entre el aire de entrada y el de salida ( mm H2O )
TIPO DE VERSIÓN:
Los calentadores eléctricos de conductos de aire se pueden fabricar de dos tipos:
“ Canal” tipo (para aquellos calentadores de conductos que se convierten en una parte integral del sistema de conductos de ventilación)

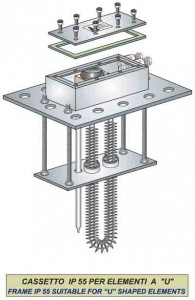

Tipo “ Cajón ” (para los calentadores de conductos acoplados al sistema de la planta mediante una brida de conexión)
En ambos casos, los elementos de calentamiento instalados en el interior se montan a través de casquillos roscados para facilitar el mantenimiento y la posible sustitución de los elementos dañados.
La puerta remachada más baja se puede quitar fácilmente y permite una fácil extracción / reemplazo de elementos.
Cada calentador está equipado con un dispositivo seguridad (si lo solicita el cliente) que limita la temperatura de la funda a un valor establecido en caso de temperaturas de sobrecalentamiento de la superficie de los elementos de calefacción, adecuada para evitar daños al calentador o al calentador sistema donde está instalado. Según el tipo de proceso térmico solicitado, nuestro departamento técnico sugiere la adopción del dispositivo de control térmico más adecuado (termostato de control, termostato de seguridad, termopar J o K o termistor PT100).
Previa solicitud, también es posible fabricar transportadores de conexión entre el canal de aire y las secciones de entrada y salida del calentador del conducto de aire.
CALENTADORES ELÉCTRICOS CON CONDUCTOS DE AIRE ESTÁNDAR INCLUIDOS EN NUESTRO CATÁLOGO DE PRODUCTOS
En presencia de aplicaciones sin requisitos de calentamiento particularmente complicados, cuando se buscan productos disponibles para tiempos de entrega cortos / rápidos, tenemos disponible un stock de elementos calefactores estándar lisos y aletados de varios materiales de potencia, revestimiento y doblado (recto, en forma de U o M -shape), como se indica en nuestro catálogo de productos, para todas las aplicaciones de calefacción de aire quieto o circulante, adecuado para la instalación dentro de carcasas de marcos de metal (acero al carbono o acero inoxidable) para acabado IP41 o IP55 para una pronta entrega.
CARACTERÍSTICAS GENERALES
Los calentadores de conductos eléctricos son adecuados para una fácil instalación dentro de los conductos de ventilación y sistemas de aire acondicionado para el calentamiento directo del flujo de aire de convección forzada o natural. Nuestros estándares de producción y acabado de estos productos se destacan en términos de materiales de primera calidad que seleccionamos con precisión dentro de nuestro ciclo de producción, y en términos de fiabilidad y relación calidad / precio.
Durante 50 años de fabricación, nuestra marca corporativa se destacó en la producción de unidades de calefacción de aire eléctricas y calentadores eléctricos de conductos de aire diseñados adecuadamente para su instalación en máquinas y sistemas de tratamiento de aire fabricados por los fabricantes más reconocidos de sistemas HVAC y AHU en todo el mundo.
ALGUNOS EJEMPLOS:
